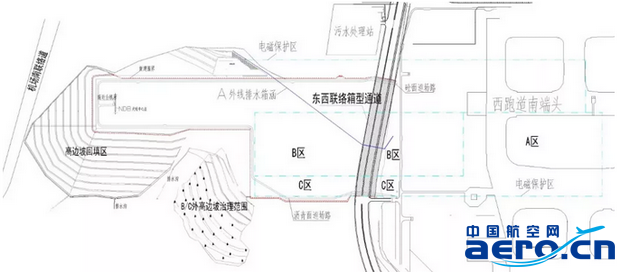

图1 西跑道II类运行项目施工范围图

2  02L西跑道实施II类运行的建设内容

重庆江北机场西跑道02L实施II类运行是在原I类精密进近灯光系统(长度900m，排灯间距30m)基础上进行改造升级，需要对原有灯光系统、通信导航以及灯光带和下滑台临界区及保护区场地平整、外高边坡治理、围界和巡场路等附属设施工程进行同步改建，在实施过程中拆分为II类运行、II类改造、II类设备更换和II类土石方等，主要建设内容为：

(1)场道工程。西跑道南端下滑台、原有灯光带保护区1000m×128m的场地平整(包括南侧高填边坡的强夯回填、防护和挡墙)，B/C保护区外高边坡治理，东西航站区三联洞式箱形车辆通道，以及附属排水沟、巡场路、检修车道、围界等。

(2)通信导航工程。在西跑道南端增设内指点标，搬迁原有南近台，增设北航向台远场监视器以及配套台站内安装照明动力、工艺设备配电、避雷接地及消防灭火系统等设施设备。

(3)助航灯光工程。升级西跑道02L南端I类进近灯光系统为II类精密进近灯光系统(包括原有灯光系统的拆除)，新增一套21盏灯光系统的顺序闪光灯，增设南端接地带灯、跑道警戒灯、中间等待位置灯、停止排灯及跑道脱离标记牌。

(4)着陆系统设备更换工程。在原址更新满足II类性能标准的ILS一套，包括航线天线及下滑天线系统、基础及天线铁塔等，对现有导航机房进行整修，更新电池、空调设施，新建气体消防设施两套，完善接地系统和防雷设施。
