S形小翼

2012年之后，空客在新的A320上推出“鲨鱼翅”小翼，外形与波音737NG的翼尖融合小翼惊人地相似，以至于引来专利侵权官司。空客版的“鲨鱼翅”号称可以比现有的翼尖小翼节油4%，或者增加185公里航程，或者增加450公斤载重量。更重要的是，2010年后下线的A320的翼尖结构已经预留接头，只需要简单换装，就可以采用新的“鲨鱼翅”小翼。更早的A320要换装的话，需要一点结构改装，但也是可以换装的。与此同时，波音最新的773MAX推出“双羽”小翼，相当于把737NG的翼尖融合小翼增加了空客A320那样的下小翼。波音号称比翼尖融合小翼进一步节油1.6%。波音还推出“双弯刀”小翼，与“双羽”相似，但小翼前缘像土耳其弯刀一样是弧线的，进一步降低阻力。波音号称“双弯刀”小翼比翼尖融合小翼进一步降低油耗2%。

更进一步的是盒式小翼，这相当于把传统的单片式小翼用一个矩形“隧道”来代替，上下的水平翼面相当于双翼，成为额外的机翼翼面，产生升力。左右的垂直翼面中，内侧的垂直部分相当于大型翼刀，阻止因为机翼后掠而导致的上表面气流横向流动，降低升力损失;外侧的垂直部分相当于传统翼尖小翼，阻止翼尖气流涡卷。盒式小翼虽然结构部件更多，但顶端的“横梁”对结构起到加强作用，降低了传统翼尖小翼的结构加强要求，实际上减轻了结构重量。与盒式小翼相似的是环形小翼，这事实上不是完全的环形，更像融合小翼在翼尖继续向内侧圆滑弯曲，并继续延续向下，直至与机翼结合。与盒式小翼相比，环形小翼在受力和降低不利气动干扰方面更加有利。

比较折中的是S形翼尖小翼，从正面看，好像一个向外弯曲的钩子。翼尖小翼减少翼尖涡卷的绕流，但翼尖小翼本身在自己的翼尖也有涡卷绕流，自外而内，自上而下。这也形成阻力，尽管强度已经比原来的机翼翼尖阻力降低很多。在小翼翼尖再增加向外的“小小翼”，可以降低这个阻力。从外形上看，这就像斜躺着的S。这也可以看成环形小翼的内侧一半。与盒式或者环形小翼相比，S形小翼比较简单，但结构和受力设计依然比“双羽”或者“双弯刀”设计复杂。

不过翼尖小翼在靠近翼尖的部位产生额外升力，这对减阻增升有好处，但翼根的弯折扭矩增大，需要额外加强，导致重量增加，部分抵消了减阻增升的好处。为了降低额外增加的弯折扭矩，另一种思路是在把翼尖小翼反一个方向，向下而不是向上，但在向下延伸的同时，向内稍稍弯曲。这样一方面阻止机翼下表面的横向气流越过翼尖继续横向流动，产生翼尖涡卷，又使得横向气流的冲刷产生一定的向下的负升力，抵消部分靠近翼尖的额外升力，降低翼根的弯折扭矩，降低结构加强要求。这样降低了小翼增升的作用，但减阻作用依然保留。

但翼尖小翼只是传统的筒-翼布局飞机减租的一部分。美国空军研究所正在研究一系列新颖的技术，尤其是可以直接应用于机体或者机翼表面的新技术，其中有些可以用于现有飞机的改装。

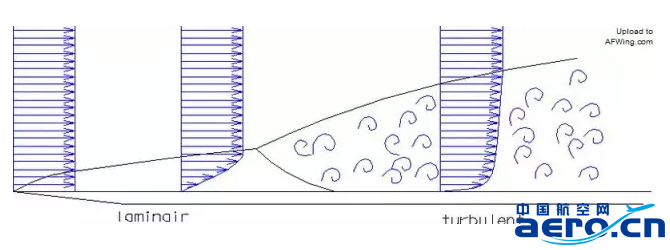

　　层流(左)阻力较小，湍流(右)阻力较大
